PCB Layout 入門教學(八) ---PCBA 人工打件

PCB 佈線圖完成後，產生所謂Gerber File 給PCB 加工廠後，就可以生產出PCB 電路版了。接著就是照BOM表的電子零件清單備料。當然也會有統包的公司，包含PCB、備料、打件、樣品生產的服務。一個PCB空板經過SMT打件，或經過DIP插件的整個製程，簡稱PCBA (PCB Assembly)。

SMT 自動打件的流程為：製作鋼板、PCB板定位、上錫膏、貼裝機貼裝、過回焊爐、成品檢驗。但如果是原型樣品，或僅需小批量生產，如100~200片，想要試試看"人工打件"，就是沒有SMD貼裝機啦，那你也可以自行DIY，本篇文章就是要分享人工打件的方法，適合Maker 族群。

(1) 製作鋼板: 為PCB 板製作一個鋼板，這是一次性的成本。鋼板上有洞的地方就是等等要上錫的位置。





(2)上錫膏:



將錫膏均勻抹平在鋼板的洞上，拿掉鋼板後如下圖所示。

(3.) 人工貼裝機: 依照Layout 圖，將元件正確擺放。在融錫前，錫膏的黏度剛好可以稍微黏住PCB表面的電子零件，所以有些微的晃動也不會使元件偏移。



(4.)  手工迴銲爐: 需要一個加熱台來加熱融錫，如此電子零件就被銲接在PCB上了。

(5.) 成品:



    大功告成! 每一個零件就像由機器自動定位來擺放一樣。好吧! 這就人工打樣的過程 ^_^

額外分享:



這是專業SMT機台的打件速度~



上錫膏也是自動化流程的一部份

關於 Raspberry Pi Pico

Raspberry Pi 基金會於 2021 年 1 月推出 Raspberry Pi Pico，正式進軍微控制器（MCU）領域。Pico 採用基金會自主設計的 RP2040 晶片，該晶片配備雙核 ARM Cortex-M0+（運行頻率最高可達 133MHz），內建 264KB SRAM 和 2MB Flash，其 GPIO 輸出為 3.3V。2024 年 11 月，基金會推出了 Raspberry Pi Pico 2 W 版本。其中「W」代表此版本內建 802.11n 無線網路功能，其核心晶片為 RP2350。

Pico 本身內建 bootloader，但不像 Raspberry Pi 或 Pi Zero 那樣運行 Linux 作業系統。為了方便開發，Raspberry Pi 基金會提供了 C/C++ SDK 和 MicroPython SDK。軟體和硬體與Raspberry Pi Pico 1相容。 Pico 也支援 TensorFlow Lite 框架，可用於開發輕量級的機器學習應用。

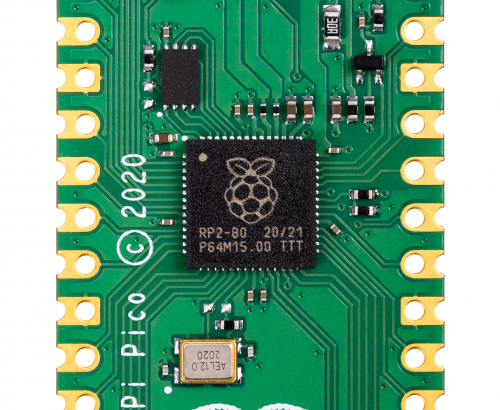

7 × 7 mm QFN-56 package

Raspberry Pi Pico 2的硬體規格:

• 雙Arm Cortex-M33或雙Hazard3處理器@150MHz
• 520 KB片上SRAM
• 2個UART。
• 2個SPI控制器。
• 2個I2C控制器。
• 24個PWM通道。
• 4個ADC通道。
• 1個USB 1.1控制器和PHY，支援主機和裝置。
• 12個PIO狀態機。
• 工作溫度-20°C至+85°C。
• 支援輸入電壓1.8–5.5V DC。

Raspberry Pi Pico

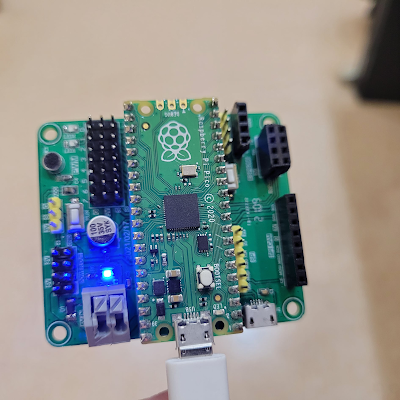

Pi Pico 擴充板規格
